Name: Perno cilindrico di precisione
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

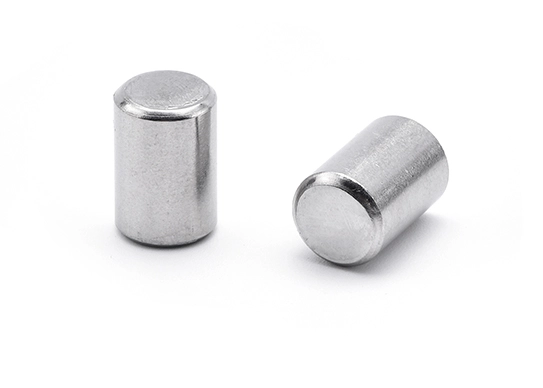

Perno cilindrico di precisione

Un perno cilindrico di precisione, comunemente chiamato spinotto di centraggio, è un tipo di elemento di fissaggio utilizzato principalmente per posizionare i componenti l'uno rispetto all'altro e per mantenere un allineamento preciso tra di essi. Questi perni sono cilindrici e lavorati con precisione per avere tolleranze strette, rendendoli essenziali nelle applicazioni di ingegneria ad alta precisione.

Standard e Specifiche per Spine Cilindriche di Precisione

DIN 6325: Uno standard internazionale ampiamente riconosciuto per spine di precisione che specifica dimensioni, tolleranze e proprietà dei materiali, incluse le tolleranze di diametro e lunghezza come H6 o H7.

ANSI/ASME B18.8.2: Uno standard americano che dettaglia dimensioni e tolleranze per spine di riferimento, garantendo uniformità e compatibilità nelle applicazioni nordamericane. Copre diversi tipi di spine e le loro misure specifiche.

ISO 2338: Uno standard internazionale che delinea dimensioni e tolleranze per spine di riferimento, garantendo coerenza e intercambiabilità globale in applicazioni di precisione.

Materiali e Finiture: Le spine cilindriche di precisione sono tipicamente realizzate in acciaio al carbonio, acciaio inossidabile o altre leghe durevoli. Possono subire trattamenti superficiali come rivestimento o rettifica per migliorare proprietà come la resistenza alla corrosione e la levigatezza.

Classi di Tolleranza: Le classi di tolleranza, come H6 e H7, indicano la precisione delle spine. Ad esempio, H7 offre una tolleranza più stretta rispetto a H6, garantendo una maggiore accuratezza per applicazioni esigenti.

Specifiche del perno cilindrico di precisione

Diametro nominale (d)
d^①	m6	Valore massimo
		Valore minimo
	h8	Valore massimo
		Valore minimo
c	≈
Mille pezzi di acciaio pesano ≈ kg

Diametro nominale(d)
d^①	m6	Valore massimo
		Valore minimo
	h8	Valore massimo
		Valore minimo
c	≈
Mille pezzi di acciaio pesano ≈ kg
①, Altre tolleranze sono soggette a accordo tra il fornitore e l'acquirente.

Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
-	-	-	-	-	-	-	-	-	-

Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
-	-	-	-	-	-	-	-	-	-
