Vite a farfalla

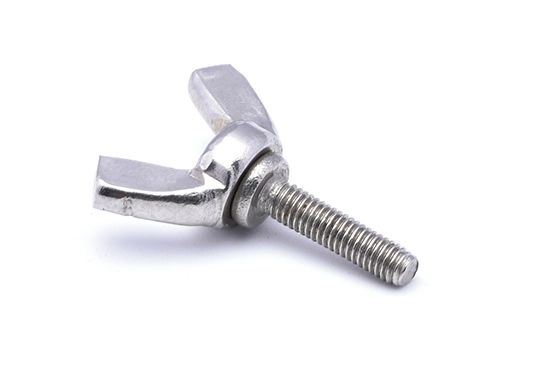

Una vite a farfalla, nota anche come vite ad alette o vite a mano, è un tipo di elemento di fissaggio che presenta due grandi alette simili a ali sulla testa, che consentono una facile rotazione manuale senza bisogno di utensili. Questo design facilita regolazioni rapide e frequenti, rendendo le viti a farfalla particolarmente utili in applicazioni in cui i componenti devono essere assemblati o regolati spesso e facilmente.

Caratteristiche principali della vite a farfalla

Facilità d'uso: Le ali prominenti offrono una presa sicura per serrare o allentare la vite a mano, ideali per cambi o regolazioni rapidi.

Materiale: Realizzata tipicamente in metalli come acciaio inossidabile, ottone o plastica, a seconda della resistenza e della protezione anticorrosione richieste.

Variabilità di design: Le viti a farfalla sono disponibili in varie dimensioni e filettature per adattarsi a diversi materiali e spessori.

Specifiche della vite a farfalla

Dimensione filettatura d
P	Passo
d₂	Massimo
d₂	Minimo
d₃	Massimo
d₃	Minimo
e	Massimo
e	Minimo
g	Massimo
g	Minimo
G	Massimo
G	Minimo
h	Massimo
h	Minimo
m	Massimo
m	Minimo
a	Massimo
r₁	≈
r₂	≈
r₃	≈
r₄	≈
①, Materiale: a) Forgiabile ghisa GT: GTS o GTW è determinata dal produttore; b) Acciaio St: Forgiatura o lavorazione a freddo è determinata dal produttore; c) Lega rame-zinco CuZn: Lega forgiabile o fusa è determinata dal produttore; d) Acciaio inossidabile austenitico A: Il grado è determinato dal produttore

M4	M5	M6	M8	M10	M12	M16	M20	M24
0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
8	11	13	16	20	23	29	35	44
6	8	10	13	17	20	26	32	41
7	9	11	12.5	16.5	19.5	23	29	37.5
5.5	7.5	9	10.5	14.5	17.5	21	27	35
20	26	33	39	51	65	73	90	110
18	24	30	36	48	62	70	86	106
1.9	2.3	2.3	2.8	4.4	4.9	6.4	6.9	9.4
1.1	1.5	1.5	2	3.6	4.1	5.6	6.1	8.6
2.3	2.8	3.3	4.4	5.4	6.4	7.5	8	10.5
1.7	2.3	2.7	3.6	4.6	5.6	6.5	7	9.5
10.5	13	17	20	25	33.5	37.5	46.5	56.5
8.5	11	15	18	23	31	35	44	53.5
4.6	6.5	8	10	12	14	17	21	25
3.2	4	5	6.5	8	10	13	16	20
2.1	2.4	3	4	4.5	5.3	6	7.5	9
3	4	5	6	8	10	11	14	18
/	/	/	/	1	1	1.2	1.6	2.5
0.5	1	1	1	1.2	1.2	1.6	2	2.5
2	2.5	3	3	5	6	7	8	9
