Name: Dado autofrenante in nylon
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

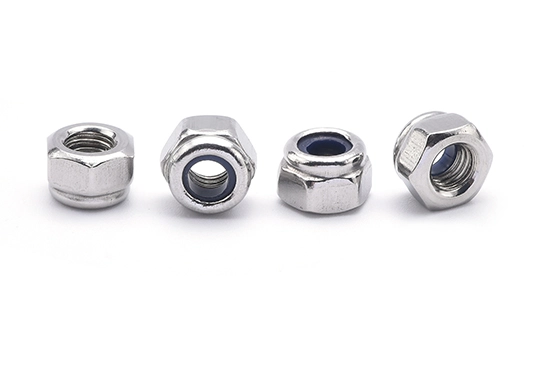

Dado autofrenante in nylon

Un dado autobloccante in nylon, noto anche come dado nyloc, è un tipo di elemento di fissaggio che include un inserto in nylon che aiuta a prevenire l'allentamento del dado sotto vibrazioni e coppia. Questo dado è ampiamente utilizzato in applicazioni dove è essenziale una tenuta sicura, specialmente quando l'assieme è soggetto a movimenti o vibrazioni frequenti.

Come installare correttamente un dado autobloccante in nylon

Verificare la compatibilità: Assicurarsi che il dado autobloccante in nylon corrisponda al bullone o al prigioniero per dimensioni e tipo di filettatura.

Pulire le filettature: Controllare che sia il bullone che il dado autobloccante in nylon siano privi di detriti per un avvitamento regolare.

Allineare e serrare a mano: Allineare il dado autobloccante in nylon con il bullone e serrarlo a mano per garantire un corretto ingaggio.

Utilizzare l'utensile corretto: Impiegare una chiave o una bussola adatta per serrare il dado secondo le specifiche di coppia raccomandate dal produttore. Evitare l'uso di utensili non adatti.

Ispezionare e verificare: Assicurarsi che l'inserto in nylon sia correttamente posizionato e che il dado sia saldamente serrato. Ispezionare regolarmente il collegamento, specialmente in ambienti ad alta vibrazione, e sostituire il dado se necessario.

Specifiche del dado autobloccante in nylon

Dimensione filettatura (d)
P	Passo	Passo grosso
		Passo fine 1
		Passo fine 2
d_a	Valore minimo
	Valore massimo
d_w	Valore minimo
e	Valore minimo
h	Valore massimo=valore nominale
	Valore minimo
m	Valore minimo
m_w	Valore minimo
s	Valore massimo=valore nominale
	Valore minimo
Peso per mille pezzi kg

Dimensione filettatura(d)
P	Passo	Passo grosso
		Passo fine 1
		Passo fine 2
d_a	Valore minimo
	Valore massimo
d_w	Valore minimo
e	Valore minimo
h	Valore massimo=valore nominale
	Valore minimo
m	Valore minimo
m_w	Valore minimo
s	Valore massimo=valore nominale
	Valore minimo
Peso per mille pezzi kg

M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
/	/	/	/	/	1	1	1.5	1.5	1.5	2
/	/	/	/	/	/	1.25	1.25	/	/	1.5
3	4	5	6	7	8	10	12	14	16	18
3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
4	5	5	6	7.5	8	10	12	14	16	18.5
3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
5.5	7	8	10	11	13	17	19	22	24	27
5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16
0.5	1	1.4	2.4	3	5.1	10.6	17.2	26	34	45

M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
2	2	2	2	2	2	3	3	3	3	3
1.5	1.5	/	/	/	/	/	/	/	/	/
20	22	24	27	30	33	36	39	42	45	48
21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
20	22	24	27	30	33	36	39	42	45	48
18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
14	15	15	17	19	22	25	27	29	32	36
11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
30	32	36	41	46	50	55	60	65	70	75
29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
65	75	100	162	212	317	415	499	628	771	998
①, Grado del prodotto: ≤ M 16: Grado A > M 16: Grado B ②, Materiale: Acciaio, Classe di resistenza: ≤ M39: 5, 6, 8, 10; > M39: da concordare. Norma DIN 267-4 Solo per dadi a passo fine Materiale di inserto, come: nylon

Caratteristiche principali dei nostri dadi autobloccanti in nylon

Inserti in nylon per maggiore sicurezza: I dadi di bloccaggio con inserto in nylon impediscono l'allentamento, anche in condizioni di forti vibrazioni.
Costruzione resistente: Realizzati in acciaio di alta qualità o acciaio inossidabile per resistenza e protezione dalla corrosione, i dadi di bloccaggio in nylon con acciaio inossidabile offrono eccezionale durata e affidabilità.
Applicazioni versatili: Perfetti per l'uso in automotive, macchinari, elettronica ed elettrodomestici.
Facili da usare: Forniscono una soluzione semplice ed efficace per un fissaggio sicuro senza la necessità di meccanismi di bloccaggio aggiuntivi.
Disponibili in varie dimensioni: Offriamo una gamma di misure per adattarsi a diversi diametri di bulloni e applicazioni.
